產品名稱：
|
氣動多功能偏心旋轉閥
|
產品型號：
|
滬山
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
偏心
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～10.0MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動多功能偏心旋轉閥介紹

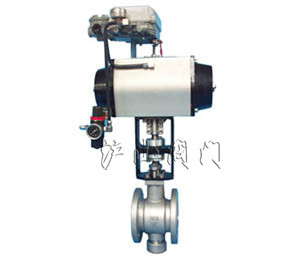

氣動多功能偏心旋轉閥由氣動活塞式執行機構和偏心旋轉閥組成，是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。
閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。
ZSHO氣動O型切斷球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
二、氣動多功能偏心旋轉閥閥體及內件技術參數
1、閥體部分
|
型式
|
氣動多功能偏心旋轉閥
|
|
公稱通徑
|
DN25、40、50、65、80、100、125、150、200、250、300
|
|
公稱壓力
|
ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3 、10.0MPa
|
|
連接形式
|
無法蘭對夾式
|
|
閥體材質
|
WCB / SCPH2，CF8 / SCS13A， CF8M/ SCS14A
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1
|
|
上 閥 蓋
|
與閥體成一個整體，-60～+350℃ 注：工作溫度不準超過各種材料允許范圍
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
聚四氟乙烯填料、柔性石墨填料等 各種填料的使用溫度·壓力范圍，請參見圖 2
|
|
密封墊
|
金屬齒形墊、石墨纏繞墊
|
2、閥內件部分
|
閥芯型式
|
單座偏心旋轉閥芯
|
|
流量特性
|
近似線性，請參照圖 3
|
|
閥 座
|
壓緊型閥座
|
|
閥內件材質
|
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1
|
|
球芯轉角
|
60°
|
|
工作范圍
|
軟閥座的工作溫度和壓差范圍參考圖 4
司太立堆焊的工作溫度和壓差范圍參考圖 5
|
3、執行機構
|
型式
|
GT 型氣缸執行機構
|
|
供氣壓力
|
0.30～0.50MPa
|
|
氣源接頭
|
Rc1/4
|
|
環境溫度
|
-30～+70℃
|
|
選配附件
|
定位器、空氣過濾減壓閥、電磁閥、限位開關、閥位變送器、手輪機構、其它
|
氣動多功能偏心旋轉閥閥體、閥內件材料的組合及工作溫度范圍（℃）
|
閥體材料 閥內件材料
|
JIS
|
SCPH2
|
SCS13A
|
SCS14A
|
|
ASTM
|
A216WCB
|
A351CF8
|
A351CF8M
|
|
GB
|
WCB
|
CF8
|
CF8M
|
|
JIS
|
SUS630
|
-17～+350
|
—
|
—
|
|
AISI
|
630
|
|
GB
|
17-4PH
|
|
JIS
|
SUS304
|
-17～+250
|
-60～+250
|
—
|
|
AISI
|
304
|
|
GB
|
0Cr18Ni9
|
|
JIS
|
SUS316
|
-17～+250
|
—
|
-60～+250
|
|
AISI
|
316
|
|
GB
|
0Cr17Ni12Mo2
|
|
JIS
|
SUS304+ST
|
-17～+350
|
-60～+350
|
-60～+350
|
|
AISI
|
304+ST
|
|
GB
|
0Cr18Ni9+ST
|
|
JIS
|
SUS316+ST
|
-17～+350
|
—
|
-60～+350
|
|
AISI
|
316+ST
|
|
GB
|
0Cr17Ni12Mo2+ST
|
|
JIS
|
SUS304+ PTFE
|
-17～+200
|
-60～+200
|
-60～+200
|
|
AISI
|
304+ PTFE
|
|
GB
|
0Cr18Ni9+PTFE
|
|
JIS
|
SUS316+PTFE
|
-17～+200
|
—
|
-60～+200
|
|
AISI
|
316+PTFE
|
|
GB
|
0Cr17Ni12Mo2+PTFE
|
|
JIS
|
SUS440B
|
-17～+350
|
-60～+350
|
-60～+350
|
|
AISI
|
440B
|
|
GB
|
9Cr18MoV
|
注：ST—部分堆焊司太立合金，PTFE—聚四氟乙烯軟密封
氣動多功能偏心旋轉閥結構及不通口徑的CV值
|
公稱通徑（mm）
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Cv 值
|
標準閥芯
|
14
|
30
|
50
|
100
|
135
|
230
|
320
|
500
|
850
|
1300
|
1750
|
|
縮小閥芯
|
6
|
12
|
20
|
40
|
54
|
92
|
128
|
200
|
340
|
520
|
700
|
