產品名稱：
|

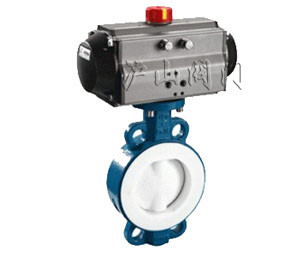

氣動對夾襯氟調節蝶閥
|
產品型號：
|
D671F46
|
|
驅動方式：
|
氣動
|
連接形式：
|
對夾
|
|
結構形式：
|
中心垂直板
|
密封材料：
|
V型聚四氟乙烯填料、柔性石墨填料
|
|
壓力范圍：
|
1.0～1.6MPa
|
公稱通徑：
|
DN50-DN1000
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
D671F46型氣動襯氟調節蝶閥產品概述
氣動襯氟蝶閥（亦稱耐腐蝕氣動蝶閥）是由氣動活塞式執行器及四氟密封蝶閥組成。適用于溫度≤200℃，有腐蝕性或潔凈度有一定要求工況，氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 耐腐蝕氣動蝶閥適用于濃硫suan、鹽、硝suan、氫氟suan、王水、各種有機suan、強suan、氧化性介質或高溫烯硫suan、高溫濃醋suan、suan堿交替及多種有機溶劑和其它強腐蝕性介質。
D671F46型氣動襯氟調節蝶閥產品特點
1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨于直線,調節性能優。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
7、更換零件襯里材質可適用于各種介質。
D671F46型氣動襯氟調節蝶閥閥體
|
閥體形式
|
直通鑄造蝶閥
|
|
公稱通徑
|
DN50～1000mm
|
|
公稱壓力
|
PN1.0、1.6 MPa
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
連接形式
|
法蘭式、對夾式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
D671F46型氣動襯氟調節蝶閥閥內件
D671F46型氣動襯氟調節蝶閥執行機構
|
執行器型號
|
GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
400～700KPa
|
|
氣源接口
|
G1/4'、G1/8'、G3/8'、G1/2'
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
D671F46型氣動襯氟調節蝶閥外形尺寸
|
公稱通徑DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
90
|
90
|
100
|
115
|
130
|
140
|
150
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
500
|
550
|
|
L1
|
43
|
46
|
49
|
56
|
64
|
70
|
71
|
76
|
83
|
92
|
102
|
113
|
127
|
154
|
165
|
190
|
203
|
216
|
|
H
|
法蘭式
|
63
|
70
|
83
|
105
|
115
|
137
|
164
|
206
|
230
|
248
|
289
|
320
|
343
|
413
|
478
|
525
|
585
|
640
|
|
對夾式
|
63
|
70
|
83
|
105
|
115
|
137
|
164
|
206
|
230
|
248
|
289
|
320
|
343
|
413
|
478
|
525
|
585
|
640
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
16-26
|
16-30
|
20-30
|
20-33
|
20-36
|
24-36
|
24-39
|
28-39
|
28-42
|
|
H1
|
根據所配執行機構而定
|
|
A
|
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
640
|
715
|
840
|
910
|
1025
|
1125
|
1255
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
770
|
840
|
950
|
1050
|
|
