產品名稱：
|
角式截止閥
|
產品型號：
|
J44F、J944F
|
|
驅動方式：
|
手動、電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
角式
|
密封材料：
|
硬質合金、橡膠、氟塑料
|
|
壓力范圍：
|
1.0～2.5MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、角式截止閥概述
角式截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。 API截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
二、角式截止閥介紹
角式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
三、角式截止閥開啟
角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
液化氣截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
角式截止閥的安裝與維護 手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
高溫高壓截止閥，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
保溫截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
角式截止閥分為三類：直通式、直角式及直流式斜截止閥。
四、角式截止閥安裝與維護
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
五、角式截止閥執行標準
設計與制造: SP-67(中線)結構長度: SP-67(窄系列) ANSI B16.10
法蘭尺寸: ANSI B16.5(NPS≤24) API605(NPS＞24)壓力試驗:SPI 598
六、法蘭連接截止閥（角式）
設計與制造符合中國國家標準
公稱壓力PN1.0～2.5(MPa) 公稱通徑 DN15～300(mm)
基本結構形式：角式（全襯里）基本型號：手動J44F3 J44F46電動J944F3 J944F46
七、角式截止閥產品性能規范
|
襯里、閥座
|
適用溫度（℃）
|
適用介質
|
|
PTFE（F4）
|
≤180
|
除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
|
|
PCTFE（F3）
|
≤120
|
|
FEP（F46）
|
≤150
|
|
PFA（可熔性F4）
|
≤180
|
|
PVDF（F2）
|
≤100
|
|
RPTFE（RF4）
|
≤180
|
八、角式截止閥主要零件材料
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體/閥桿
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
8
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|

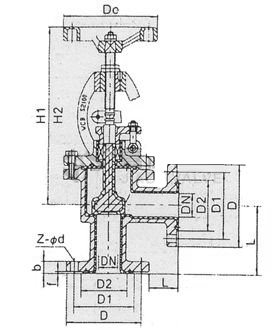

九、直角式截止閥
主要連接尺寸及重量
|
公稱通徑
|
標準值
|
參考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H1
|
H2
|
W(kg)
|
|
PN1.0(MPa)
|
|
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8
|
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
120
|
260
|
290
|
12
|
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
140
|
300
|
355
|
19
|
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
160
|
355
|
400
|
27
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
160
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
180
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-Φ18
|
180
|
530
|
560
|
64
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
240
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-Φ23
|
240
|
650
|
770
|
105
|
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-Φ23
|
280
|
680
|
800
|
135
|
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-Φ28
|
280
|
710
|
835
|
155
|
|
PN1.6(MPa)
|
|
|
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8.5
|
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
160
|
300
|
355
|
19
|
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
180
|
355
|
400
|
27
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-Φ18
|
240
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-Φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-Φ18
|
280
|
530
|
560
|
64
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-Φ23
|
320
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
12-Φ23
|
360
|
650
|
770
|
105
|
|
PN2.5(Mpa)
|
|
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
16
|
4-Φ14
|
120
|
245
|
270
|
7.5
|
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8.8
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
140
|
260
|
290
|
11
|
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
140
|
290
|
325
|
13
|
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
300
|
335
|
18
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
180
|
355
|
400
|
31
|
