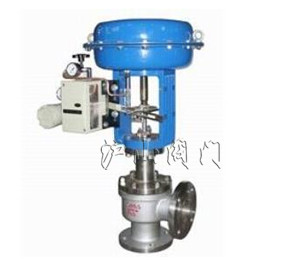

產品名稱：	籠式角型調節閥	產品型號：	HAC
驅動方式：	氣動、電動	連接形式：	法蘭、焊接
結構形式：	角型	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、HAC籠式角型調節閥概述

　　HAC籠式角型調節閥是CV3000系列產品之一。HAC籠式角型調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。HAC籠式角型調節閥動態穩定性好，噪音低，空氣腐蝕小。HAC籠式角型調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。AC籠式角型調節閥符合GB/T4213-92標準。

二、HAC籠式角型調節閥技術參數和性能

閥體:

型式		角型雙座鑄造球型閥HTS單座調節閥
公稱通徑		40、50、65、80、100、150、200mm
公稱壓力		ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式	法蘭連接密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97等。
	焊接連接	嵌接焊SW（40~50mm） 對接焊BW（65~200mm）
材料		鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、LF4、鈦等。
上閥蓋	常溫型（P）	-17~+230℃
	伸長I型（EI）	-45~+ -17℃ +230~+566℃
	伸長Ⅱ型（EⅡ）	-100～-45℃
	伸長Ⅱ型（EⅢ）	-196～-100℃
	注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式		螺栓壓緊式
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織調料、石墨填料

三、HAC籠式角型調節閥閥內組件


閥芯型式			單座柱塞型閥芯
流量特性	高容量流量特性	金屬閥座	等百分比特性（%C）和線性特性（LC）
		軟閥座	等百分比特性（%T）和線性特性（LT）
	高精度流量特性	金屬閥座	等百分比特性（%CF）和線性特性（LCF）
		軟閥座	等百分比特性（%TF）和線性特性（LTF）
	注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖3。
材料			不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。



四、HAC籠式角型調節閥閥執行機構


型    式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa（HA型）、400~500KPa（VA6型）
氣源接口	RC1/4”
環境溫度	-30~+70℃

閥作用型式:
用正作用或反作用執行機構實現閥的氣-關式或氣-開式。
附件:
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
性能：

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B1.6.104-1976 II級
	軟閥座	小于閥額定容量的10-7
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	注：采用標準的V型聚四氟乙烯填料
可調范圍		50:1

四、HAC籠式角型調節閥Cv值和行程


Ⅰ、高容量閥芯（%C、LC、%T、LT）

公稱通徑		40	50	65	80	100	150	200
閥座直徑		40	50	65	80	100	150	200
額定Cv值	等百分比特性（%V、%T）	36	60	100	140	220	420	820
	線性特性（LV、LT）	40	75	110	150	240	435	850
額定行程		25		38			50	75

Ⅱ、高精度流量特性閥芯（%CF、LCF、%TF、LTF）

公稱通徑		40			50			65			80			100			150			200
閥座直徑		25	32	40	32	40	50	40	50	65	50	85	80	65	80	100	100	125	150	125	150	200
額定Cv值		11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	650
等百分比線性	金屬閥座	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
	軟閥座	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
額定行程（mm）		25					38										50			75



上一個產品：HPAC高壓籠式角型調節閥

下一個產品：HCBW波紋管密封平衡籠式調節閥
