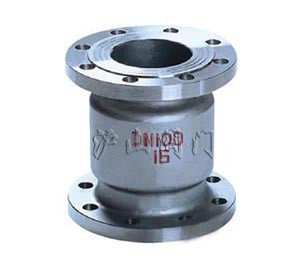

產品名稱：	立式止回閥	產品型號：	H42N
驅動方式：	手動	連接形式：	法蘭
結構形式：	立式	密封材料：	尼龍塑料、聚四氟乙烯、不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN32-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、H42N立式止回閥介紹

　　H42N立式止回閥閥瓣采用單閥瓣設計，沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快。密封面采用彈性尼龍材料，提高了密封性能，避免因介質壓力的沖擊而所產生的靜電火花。適用燃氣管道接通和截斷管路介質的啟閉裝置。

　　產品特點：

　　1、閥門為全封閉結構，無動密封，永不外泄。

　　2、H41N升降式止回閥阻力小，利用流體壓差和自身的重量實現升降。

　　3、采用了聚四氟乙烯或尼龍塑料為密封面的材料，提高了密封性能。



二、H42N立式止回閥主要設計參數


設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12237-89	JB/T79-94、GB9113-2000	GB12221-89	DN32~DN200mm	PN1.6、2.5、4.0MP

三、H42N立式止回閥主要性能參數


公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
1.6	2.4	1.76	液化氣、天然氣等	-40~+80℃
2.5	3.75	2.75
4.0	6.0	4.4

四、H42N立式止回閥主要零件材料


閥體、閥蓋	閥瓣	密封面
WCB	碳鋼	不銹鋼和尼龍1010

五、H42N立式止回閥主要外形尺寸


公稱通徑 DN(mm)		H41N-25型主要尺寸（mm）						重量(kg)
		L	D	D1	D2	b	Z-фd
32		110	135	100	78	18	4-18	-
40		120	145	110	85	18	4-18	-
50		140	160	125	100	20	4-18	7.7
65		160	180	145	120	22	8-18	10.8
80		185	195	160	135	22	8-18	11.9
100		210	230	190	160	24	8-23	19.1
125		275	270	220	188	28	8-25	-
150		300	300	250	218	30	8-25	46.4
200	PN1.6 PN2.5	380	360	310	278	34	12-25	63.5
	PN4.0	380	375	320	282	38	12-30	-
