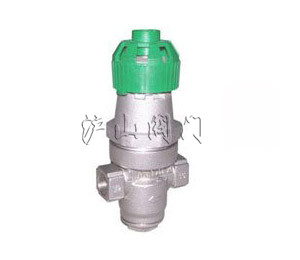

產品名稱：	小波紋管式減壓閥	產品型號：	Y14H
驅動方式：	手動	連接形式：	內螺紋
結構形式：	波紋管式	密封材料：	不銹鋼
壓力范圍：	1.6MPa	公稱通徑：	DN15-DN25
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

Y14H-16P小波紋管式減壓閥介紹

     小波紋管式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。本類閥門在管道中一般應當水平安裝。

一、Y14H-16P小波紋管式減壓閥產品特點


1、體積小，重量輕。
2、壓力檢測裝置使用波紋管，耐久性好。
3、通過旋轉塑料手輪即可調節壓力，無需工具。
4、內裝過濾網，可保護閥性能不受灰塵雜質影響。
5、薄膜型減壓閥采用內螺紋連接，安裝方便。
6、閥體、閥座均采用不銹鋼材料，使用壽命長。

二、Y14H-16P小波紋管式減壓閥主要零件材料


零件名稱	零件材料
閥體底蓋	1Cr18Ni9Ti
閥蓋	鑄造鋁合金
閥桿	2Cr13
閥座	2Cr13
鋼球	2Cr13
波紋管	1Cr18Ni9Ti
手輪	耐熱塑料
主閥彈簧	50CrVA
調節彈簧	60Si2Mn

三、Y14H-16P小波紋管式減壓閥主要技術參數和性能指標


公稱壓力（MPa）	1.6
殼體試驗壓力（MPa）*	2.4
密封試驗壓力（MPa）	1.6
高進口壓力（MPa）	1.6
出口壓力范圍（MPa）	0.05-1.0
壓力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2P	GB12244-1989
小壓差（MPa）	0.15
滲漏量	GB12244-1989
適用介質	蒸汽、空氣、液體
工作溫度	≤220℃

*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

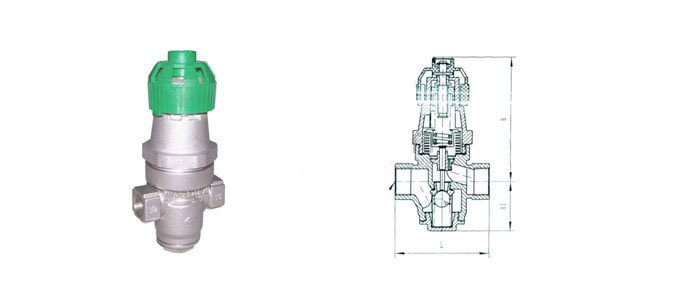

四、Y14H-16P小波紋管式減壓閥外形尺寸單位mm


公稱通徑	L	H	H1	G
DN15	85	140	52	1/2″
DN20	95	143	55	3/4″
DN25	105	146	58	1″
