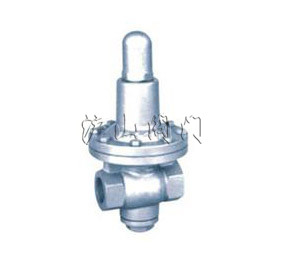

產品名稱：	特大薄膜型高靈敏度水減壓閥	產品型號：	Ya11X型
驅動方式：	手動	連接形式：	內螺紋
結構形式：	薄膜型	密封材料：	橡膠
壓力范圍：	1.0MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、Ya11X型特大薄膜型高靈敏度水減壓閥結構特點和用途



本系列Ya11X型特大薄膜型高靈敏度水減壓閥是參考國外同類產品研制開發的，屬于直接作用式薄膜彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化（例如0.005MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。
本小波紋管式減壓閥系列的產品特別適用于進口壓力變化大，出口流量變化大，需要出口壓力較好穩定的供水管路。

二、Ya11X型特大薄膜型高靈敏度水減壓閥主要零件材料


零件名稱	零件材料
閥體閥蓋	WCB
閥座	H62
閥瓣	H62
閥瓣座	2Cr13
閥桿	2Cr13
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

三、Ya11X型特大薄膜型高靈敏度水減壓閥主要技術參數


公稱壓力（MPa）	1.0
殼體實驗壓力（MPa）*	1.5
密封試驗壓力（MPa）	1.0
高進口壓力（MPa）	1.0
出口壓力范圍（MPa）	0.02-0.2
壓力特性偏差（MPa）△P2p	Gb12244-1989
流量特性偏差（MPa）△P2G	Gb12244-1989
滲漏量	0
工作溫度	0℃-80℃

*：殼體實驗部包括膜片、閥蓋

四、Ya11X型特大薄膜型高靈敏度水減壓閥流量系數（Cv）


DN	15(1/2″)	20(3/4″)	25(1″)	32(1-1/4″)	40(1-1/2″)	50(2″)
Cv	1.2	2.2	4	7	12	19

連接形式內螺紋

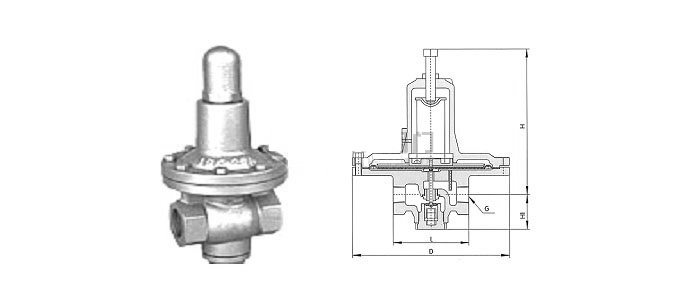

五、Ya11X型特大薄膜型高靈敏度水減壓閥外形尺寸（近似值）


DN	G	L	H1	H	D
15(1/2″)	Rc1/2″	112	55	290	200
20(3-4″)	Rc3-4″	125	60	300	260
25(1″)	Rc1″	140	75	340	275
32(1-1/4″)	Rc1-1/4″	165	95	380	290
40(1-1/2″)	Rc1-1/2″	190	105	420	305
50(2″)	Rc2″	200	120	460	320
