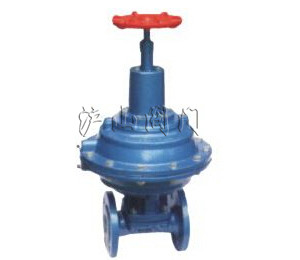

EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)


EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動隔膜閥(帶手動往復型)   產品型號 EG641W(無襯里)、EG641J(襯膠)
  驅動方式 氣動   連接形式 法蘭
  結構形式 直通式   密封材料 橡膠
  壓力范圍 0.6~1.6MPa   公稱通徑 DN15-DN250
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)介紹

部件列表:1.閥體 2.閥體襯里 3.隔膜 4.閥瓣 5.下閥桿 6.閥蓋 7.氣缸 8.氣動薄膜 9. 氣缸蓋 10.中閥桿 11.彈簧蓋 12.上閥桿 13.手輪

設計與制造:BS5156
結構長度:BS5156
法蘭連接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004



一、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)用途



本閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。|
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6

二、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵
氣缸:鋁合金、碳鋼
氣動薄膜:橡膠
閥桿:碳鋼、不銹鋼 手輪:鑄鐵

三、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)測試

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1

四、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)主要連接尺寸



DN 公稱壓力
MPa
工作壓力
MPa
L
mm
D
mm
D1
mm
n-Фd
mm
f
mm
H
mm
D0
mm
B
mm
代號
ES
氣源壓力
MPa
氣源接頭
MPa
耗氣量
cm3
質量
Kg/kilos
15 1.6 1.6 108 95 65   2
20 117 105 75 4-13.5 2 343 140 168 54 0.3 1/8 163.87 5.6
25 127 115 85 4-13.5 2 345 140 168 54 0.3~0.4 1/8 196.65 6.8
32 146 140 100 4-17.5 2 363 140 260 55 0.3~0.4 1/8 229.4 7.7
40 159 150 110 4-17.5 2 430 140 260 55 0.3~0.4 1/4 1458.7 13.9
50 190 165 125 4-17.5 2 575 140 260 55 0.3~0.4 1/4 3162.7 24.5
65 1.0 1.0 216 185 145 4-17.5 2 588 140 260 55 0.3~0.4 1/4 3243 29
80 254 200 160 8-17.5 2 769 165 425 56 0.4~0.5 3/8 6636.8 63
100 305 220 180 8-17.5 2 816 280 425 57 0.4~0.5 3/8 6948 66
125 356 250 210 8-17.5 3 820 280 425 57 0.4~0.5 3/8 7374.2 75
150 406 285 240 8-22 3 920 280 549 58 0.5 3/8 10652 125
200 0.6 0.6 521 340 295 8-22 3 1010 280 549 58 0.6 3/8 16715 206
250 635 395 350   5
注:1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器,以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸,排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時,可操作手輪使閥門開啟。
