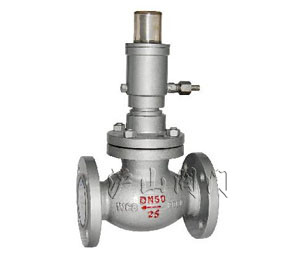

產品名稱：	QDY421F液氨緊急切斷閥	產品型號：	QDY421F
驅動方式：	氣動	連接形式：	法蘭
結構形式：	直通式	密封材料：	聚四氟乙烯
壓力范圍：	4.0MPa	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、液氨緊急切斷閥--概述:

QDY421F-16/40C液氨緊急切斷閥結合了截止閥，止回閥和氣動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有極佳的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。
切斷閥安裝在液氨，燃?xì)鈨�罐站或者氣體管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。

二、液氨緊急切斷閥--雙油泵控制多閥工作原理:

管道安裝多只緊急切斷閥應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止一只油泵損壞時，閥門不能正常工作。多只緊急切斷閥情況下分別用一只（J23H-40P）針型閥控制。以便維修能夠利用針型閥關閉。

壓力等級：20K 4.0MPa

油缸工作壓力：≤6.0.Mpa

使用溫度： -40~+80℃

油缸使用介質： 混合錠子油 ，變壓器油

使用介質： 天然氣，液化氣，液氨 ,氣體

熔閉時間 ±70℃

關閉時間：≤10秒

油缸開啟壓力：≥2.0MPa

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

閥體：鑄剛，不銹鋼。304,316,316L

彈簧： 50CrVA（彈簧鋼）

油缸， 活塞 ：鉻不銹鋼

類型：常閉式

三、液氨緊急切斷閥--安裝尺寸單位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

四、液氨緊急切斷閥--安裝注意事項：

1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。

2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。

3.緊急切斷閥采用止回閥原理，只能單想截?cái)�，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。

4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
