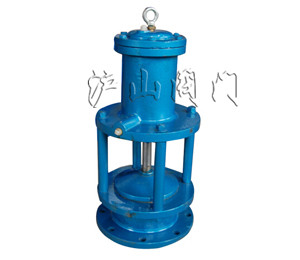

產品名稱：	液動池底排泥閥	產品型號：	H742X
適用介質：	水	連接形式：	法蘭
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN80-DN300
常用材質：	鑄鐵、碳鋼、不銹鋼	技術咨詢：	021-31007323

一、H742X液動池底排泥閥使用范圍:

本閥安裝于各類池子底部，用作于排除泥沙及污水。

二、H742X液動池底閥常溫工作原理：

本系列產品均由液壓缸和閥體組成。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。

三、H742X液動池底閥性能及特點：

1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。

2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。

四、H742X液動池底閥技術參數：

壓力	1.6Mpa
規格尺寸	DN80-DN300
介質	水
液壓缸工作壓力	0.3-1.0
液壓缸工作液	氣、水
閥體材質	HT200
液壓缸	HT200、304不銹鋼
缸蓋	HT200
閥板	HT200
閥桿	不銹鋼
密封皮碗	耐磨丁晴橡膠

五、H742X液動池底閥性能參數:

適用溫度	常溫
液壓缸工作壓力	0.3－1.0MPa
液壓缸驅動介質	清水、空氣、油

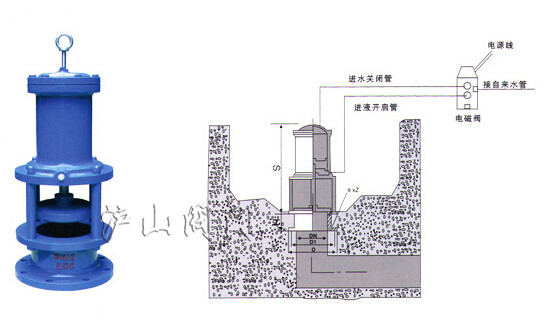

六、H742X外形尺寸，法蘭連接尺寸



H742X－1.0					接管螺紋G	閥桿材料
H	S	D	D1	Z－Фd
150	110	490	280	240	8-23	1/2’’	不銹鋼
200	110	534	335	295	8-23	1/2’’	不銹鋼
250	110	570	390	350	12-23	1/2’’	不銹鋼
300	140	610	440	400	12-23	3/4’’	不銹鋼
400	140	710	565	515	16-25	1’’	不銹鋼
500	160	310	670	620	20-25	1’’	不銹鋼
