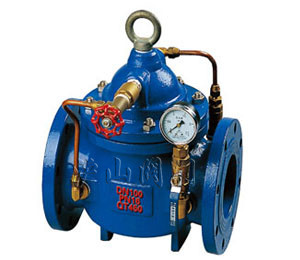

緩閉止回閥工作原理：
當水泵啟動時，閥門進口端壓力促使閥瓣克服彈簧力迅速開啟，同時，主閥進口端的介質經過針形閥和止回閥進入隔膜上腔。調節針形閥的開度，使進入隔膜上腔的介質作用在隔膜壓板上，對閥瓣產生反力，保證閥瓣緩慢開啟。調節主閥進口端針形閥的開度，控制閥門的開啟速度，保證主閥的開啟時間大于水泵電機的啟動時間，實現輕載啟泵，防止電機啟動電流過大。
當水泵關閉時，閥門進口端壓力突然減小，閥瓣在出口端壓力作用下，將會突然關閉，使得閥門出口端壓力突然驟升。此時容易產生水錘現象，造成閥后管路和設備損壞，并產生很大噪聲。由于在閥門出口端安裝了回流系統，閥后介質通過球閥進入隔膜上腔，由于止回閥的止回作用，介質不能進入進口端，同時，隔膜下腔內也充滿了介質。雖然上腔的介質壓力促使閥瓣關閉，但是下腔內的介質在隔膜座上小孔的節流作用下不能迅速排出，產生一個緩沖過程，阻止了閥瓣關閉速度，達到了緩閉、靜音的效果，防止了水錘現象。通過調節球閥的開度，可以有效控制閥瓣的關閉速度（即閥門的關閉時間）
普通止回閥關閉速度快，易產生水擊，使壓力驟然上升，破壞管道和設備，噪聲大。緩閉止回閥解決了普通止回閥快速關閉帶來的問題，緩閉止回閥具有緩開和緩閉及消除水錘的技術特性，實現了輕載啟泵并防止停泵時水錘的產生。在啟動水泵電機后，閥門即按水泵操作規程實現自動啟閉。其用于工礦企業和高層建筑的水泵直接給排水系統中，可以減小水錘及水擊現象產生，達到安全關閉的效果。
|
