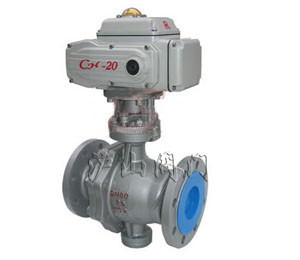

一、硬密封電動球閥概述
       球閥在石油、化工、冶金和城市集中供熱等行業得到了廣泛的應用。但是密封副用PTFE 高分子材料制造的球閥，不能用于溫度大于280 ℃或輸送介質呈微小顆粒狀的工況。而以金屬材料作密封副的硬密封球閥，在旋轉球體時會因結構不同出現各種情況。如金屬彈性閥座密封結構，由于彈性閥座與球體之間并未形成間隙，所以其摩擦力很大。金屬浮動閥座密封結構其浮動閥座與閥體之間不易密封。組合球撐開式密封結構，由于零部件多，結構復雜，增加了加工難度與制造成本，尤其是小口徑的硬密封球閥，這種結構顯然是不適用的。

二、硬密封球閥工作原理
      硬密封球閥的球體中心線相對于閥體中心線偏移a 、b， 閥座密封面偏心b。當閥桿繞O 點順時針旋轉90°，則球體亦隨之旋轉90°，并與閥座密封面緊密吻合， 閥門將達到可靠密封。由于閥門密封采用凸輪式偏心結構， 當閥門開啟時，球體迅速脫離閥座密封面。閥門關閉時，球體迅速與閥座密封面吻合。從而達到了開啟扭矩小，關閉嚴密的目的。
三、硬密封球閥結構特點
      小口徑閥門體腔空間窄小, 通常的結構設計已不適用。因此，閥桿末端加工成扁形并帶有短軸， 球體上下均有扁形槽及孔，孔用于與上下閥桿連接起到固定球體， 限制球體自由度的作用，同時起到平衡體腔與管線介質間壓力的作用。扁形槽與閥桿配合, 傳遞來自于手柄的扭矩。
