一、先導閥概述
先導閥是為操縱其他閥或元件中的控制機構，而使用的輔助閥。
二、先導閥的共同特點
1、與固定液阻組成先導控制液橋，根據輸入信號對主閥或次級閥或變量杠進行控制；
2、首級先導閥的流量一般都只在1升/分左右，最大3升/分。二級先導閥流量就要根據實際需要決定。
3、輸入信號都比較小；
4、可以接受多種輸入方式，如手動、電動、液動、氣動、機械凸輪、電比例等；
5、在變量泵控制等情況，多種先導閥形成模塊化結構，多種功能取舍方便；
6、先導閥本身往往就是一種小規格控制閥，多為壓力控制閥。
三、 先導閥工作原理

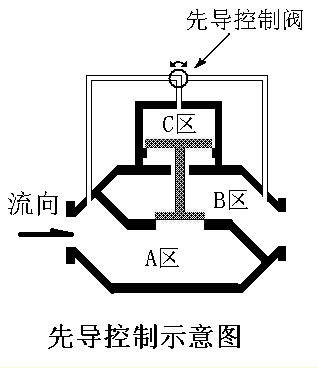

附圖是一種壓力先導的示意：
關閉閥門時，先將A區的壓力引導到C區，由于中間閥芯上部面積大于下部，閥芯下移，關閉閥門。
打開閥門時，將C區的壓力釋放到B區，閥芯在介質壓力下 打開。
可以看出只要控制一個較小的三通閥門就可以控制整個大口徑閥。
實際上這種方法的實現方式以及具體結構多種多樣，小三通閥可以電磁閥控制。這個小三通閥也可以兩個閥取代。小三通閥或者取代它的兩個閥也可以用更小規模的先導方式控制。
|
